Припливно-витяжна установка Vents ВУТ 300 Е2В ЕС, з рекуперацією тепла

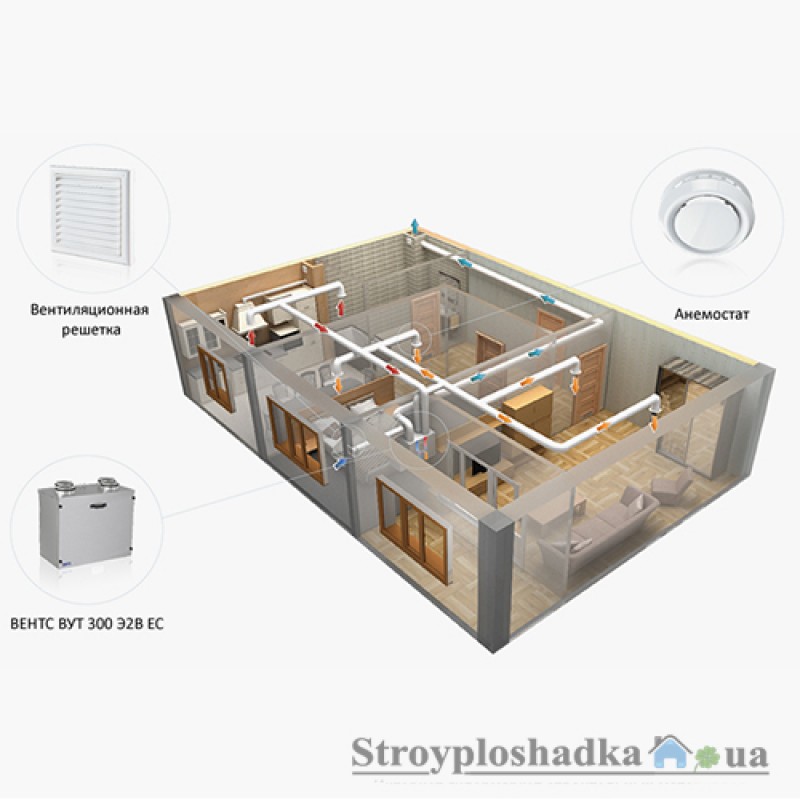

Припливно-витяжні установки ВУТ 300 Е2В ЕС з рекуперацією тепла являє собою повністю готовий вентиляційний агрегат, що забезпечує фільтрацію, і подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор. Установки призначені для енергоефективної вентиляції приватних будинків та квартир в умовах низьких температур зовнішнього повітря. Захист рекуператора від замерзання здійснюється за допомогою електричного переднагріву вуличного повітря. Призначені для з'єднання з круглими повітроводами номінальним діаметром Ø 150 чи 160 мм.

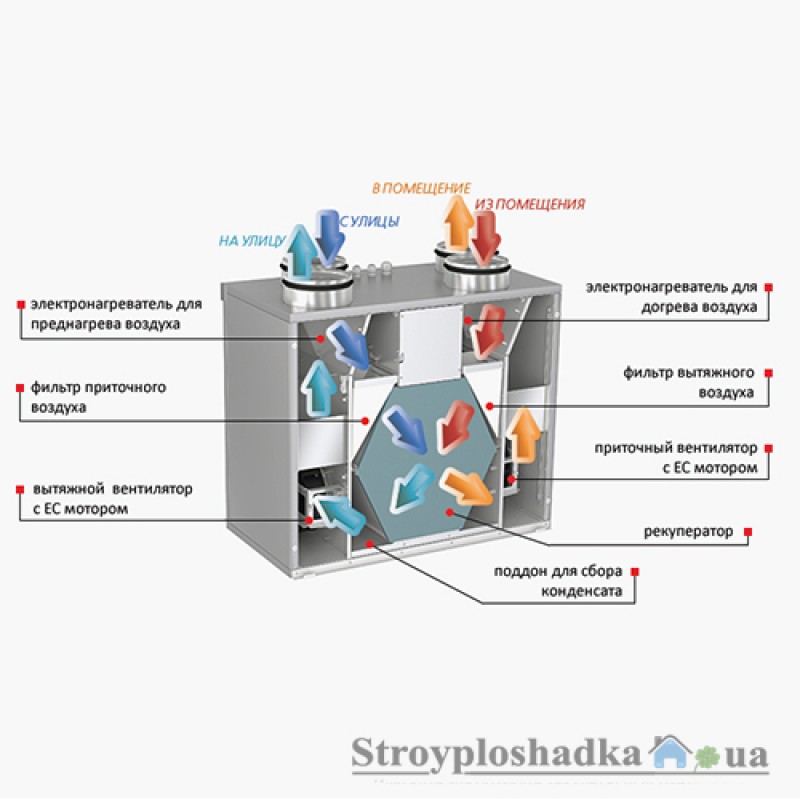

Конструкція установки.

Корпус.
Корпус виготовлений з двошарового алюмоцинкової сталі із внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 20 мм.

Фільтр.
Для фільтрації припливного та витяжного повітря в установці має два вбудованих фільтра кишенькового типу зі ступенем очищення G4. В якості окремої опції пропонується змінний фільтр з класом очищення F7.

Вентилятори.
Використовуються високоефективні електронно-комутовані (ЕС) двигуни постійного струму з зовнішнім ротором, обладнані робочим і колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЕС-двигуни характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Користувач має можливість встановлювати одну з трьох швидкостей обертання за допомогою пульта дистанційного керування. Швидкості обертання налаштовуються індивідуально для припливного і витяжного вентиляторів на етапі налагодження системи.

Рекуператор.
В установках застосовуються рекуператори протиточного типу з високою ефективністю повернення тепла (до 95 %), виготовлені з полістиролу. Під блоком рекуператора розташований піддон для збору і відводу конденсату.

Захист рекуператора від замерзання здійснюється за допомогою електричного переднагріву вуличного повітря. Спеціальний алгоритм захисту рекуператора передбачає короткочасне зниження швидкості вентиляторів при температурах нижче -30 °С, у випадку, якщо потужності переднагріву недостатньо для підтримання оптимальної ефективності рекуперації.

При необхідності, рекуператор легко виймається для чищення.

Нагрівач.
Установки обладнані двома електронагрівачами.

Перший нагрівач, розташований перед рекуператором, нагріває поступаючий з вулиці повітря до температури, що виключає обмерзання рекуператора і підтримує максимальну ефективність рекуперації.

Другий нагрівач, розташований після рекуператора, нагріває припливне повітря до комфортної температури, заданої користувачем.

ТЕНи калориферів захищені від перегріву активним захистом по датчику температури у вентиляційному каналі, а також за сигналом від вбудованих термоконтактів: на 50 °С з автоматичним перезапуском і на 90 °С з ручним перезапуском. В кінці кожного циклу нагрівання відбувається продування ТЕНів.

Управління та автоматика.
Установка обладнана винесеною на кабелі довжиною 10 м панеллю управління з графічним дисплеєм. Всі установки комплектуються дистанційним пультом управління.

Функції автоматики:

• включення/вимикання установки з пульта управління;
• продування ТЕНів при вимиканні;
• три швидкості вентиляторів і кожна швидкість налаштовується на етапі налагодження;
• регулювання потужності електричного переднагріву при низьких температурах зовнішнього повітря, а також автоматичне зниження швидкості вентиляторів при недостатній потужності переднагріву;
• електронагрівач після рекуператора, підтримує комфортну температуру повітря, що надходить у приміщення. Температура підігріву налаштовується при наладці в діапазоні від +16 до +26 °С. За допомогою дистанційного пульта управління можна включити/вимкнути функцію підігріву;
• можливість підключення автоматичних повітряних заслінок;
• вхід для сигналу аварії від системи пожежної сигналізації;
• релейний вхід для підключення датчика СО2/вологості/IAQ або будь-якого іншого сенсора, за сигналом якого установка переключається на максимальну швидкість;
• контроль засмічення фільтрів за лічильником мотогодин;
• настоянка роботи установки з тижневим таймером.

Контрольована вентиляція за потреби:

Установка обладнана контактом для релейного сигналу від зовнішнього датчика. Робота установки по зовнішньому датчику (наприклад, датчику СО2) дозволяє істотно скоротити енергоспоживання. Алгоритм роботи можна розглянути на прикладі роботи з дачиком СО2: коли в квартирі нікого немає, низький рівень СО2, і немає необхідності інтенсивної вентиляції.

Установка працює на мінімальній швидкості для "постійного провітрювання" приміщень. Коли в приміщенні з'являються люди, рівень СО2 підвищується, і датчик передає сигнал про це установці, замикаючи релейний контакт. Установка по цьому сигналу автоматично перемикається на максимальну швидкість і працює на ній до тих пір, поки рівень СО2 не знизиться і контакт не розімкнеться. Після цього установка повертається на мінімальну швидкість. Для організації такого алгоритму достатньо придбати будь-який датчик з релейним виходом і підключити його до відповідного входу установки.

Монтаж.
Установка призначена для внутрішнього монтажу на засклених балконах, у підсобних приміщеннях, на горищах при температурі навколишнього середовища не нижче -15 °С. У разі роботи установки при негативних температурах навколишнього середовища повинна бути передбачена теплова ізоляція дренажного патрубка, що виключає замерзання конденсату.

Установка кріпиться до стіни за допомогою анкерних болтів або ставиться на підлогу в положенні, що забезпечує збір і відведення конденсату в дренаж. При монтажі установки необхідно забезпечити доступ для проведення сервісного обслуговування з боку передньої панелі (при необхідності панель повністю знімається).

Додаткові аксесуари.
Для додаткового зниження шуму перед агрегатом з боку вентильованих приміщень рекомендується встановлювати канальні шумоглушники СР.
