Припливно-витяжна установка Vents ВУТ2 250 ПУ ЕС, з рекуперацією тепла

Підвісні припливно-витяжні установки ВУТ2, ВУЕ2 і ВУТЕ2 250 ПУ ЕС являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому модель ВУТ2 забезпечує передачу тепла, а моделі ВУЕ2 і ВУТЕ2 — тепла і вологи витяжного повітря приточування у двох пластинчастих рекуператорах. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення. Установки відрізняються дуже низьким рівнем шуму завдяки розміщенню вентиляторів між двома теплообмінниками, а також застосуванню ЕС моторів. Високий коефіцієнт рекуперації установок задовольняє найвищі вимоги ринку. Призначені для з'єднання з круглими повітроводами номінальним діаметром Ø 125 мм.

Модифікації.
ВЕНТС ВУТ2 250 ПУ ЕС — установка з двома металевими рекуператорами перехресного струму.

ВЕНТС ВУЕ2 250 ПУ ЕС — установка з двома теплообмінниками перехресного струму з полімеризованої целюлози.

ВЕНТС ВУТЕ2 250 ПУ ЕС — установка з двома теплообмінниками перехресного струму (один з полімеризованої целюлози і один металевий).

Корпус.
Корпус виготовлений з пофарбованої сталі із внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 20 мм.

Фільтр.
Для фільтрації припливного та витяжного повітря в установці застосовуються два касетних фільтра зі ступенем очищення G4.

Вентилятори.
Використовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЕС двигуни характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованих двигунів є високий ККД (до 90 %).

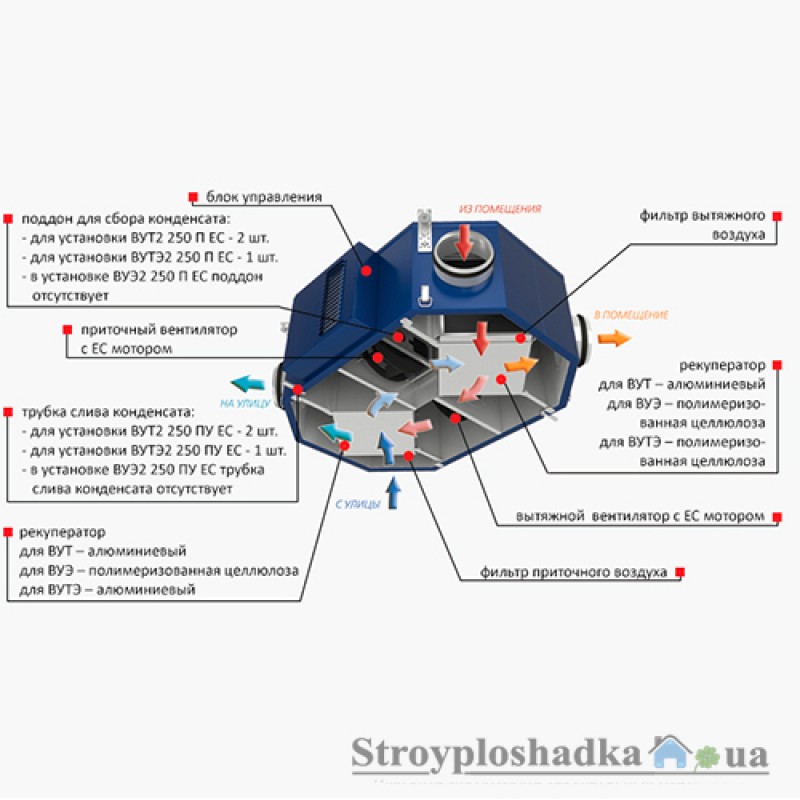

Рекуператори.
В установках застосовуються два типи рекуператорів:

1. Алюмінієві рекуператори передають явну теплоту від витяжного повітряного потоку припливному. Вони відрізняються тривалим терміном служби в умовах холодного клімату.

2. Рекуператори з полімеризованого паперу передають явну і приховану теплоту. Вони є стійкими до обмороження і не виробляють конденсат. Установки з таким типом рекуператорів рекомендується застосовувати в приміщеннях обладнаних кондиціонерами.

В установці ВУТ2 250 ПУ ЕС застосовуються два алюмінієвих рекуператора перехресного струму, також вона обладнана двома піддонами для відведення конденсату.

В установці ВУЕ2 250 ПУ ЕС застосовуються два рекуператора перехресного струму з полімеризованої целюлози.

В установці ВУТЕ2 250 ПУ ЕС застосовуються два рекуператора перехресного струму: один з алюмінію і один з полімеризованої целюлози. Також установка обладнана піддоном для відведення конденсату від алюмінієвого теплообмінника.

Управління та автоматика.

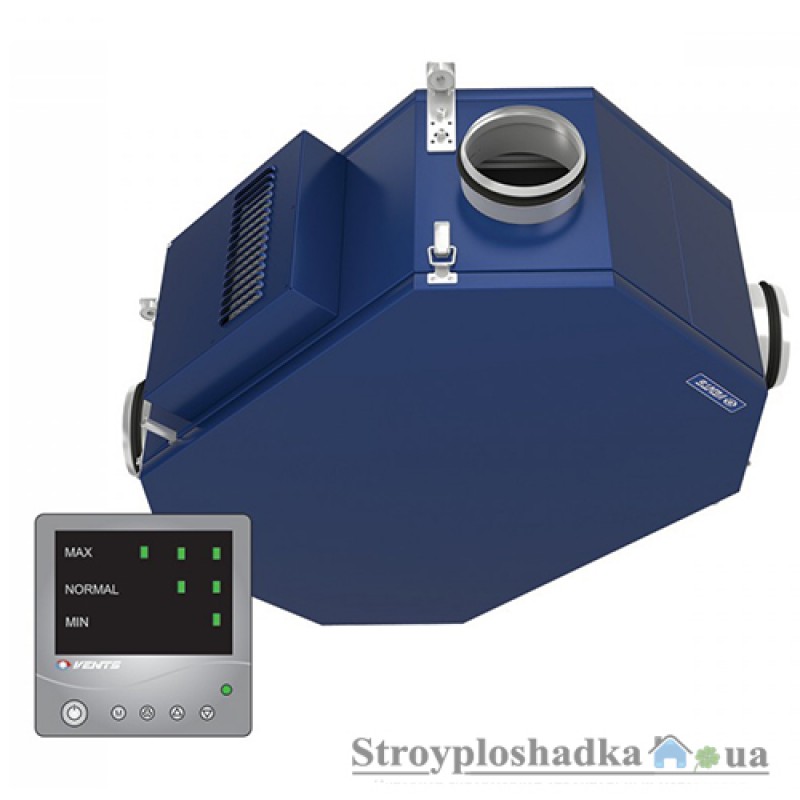

Установки укомплектовані вбудованою системою автоматики і багатофункціональною панеллю управління (Р3/010 Т) зі світлодіодним індикацією. Також в комплект поставки входить сигнальний кабель для установки з'єднання з панеллю управління. Для запобігання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Після відтавання теплообмінника і зникнення загрози замерзання припливний вентилятор включається і установка повертається в звичайний режим роботи.

Панель управління виконує наступні функції:

• включення/вимикання установки;
• вибір режиму вентиляції: мін., серед., макс.;
• налаштування мінімального режиму в діапазоні 7-ми встановлених рівнів. При цьому середній режим автоматично встановлюється на 80 м³/год вище мінімального, але не вище максимального;
• індикація необхідності заміни фільтра.

Монтаж.

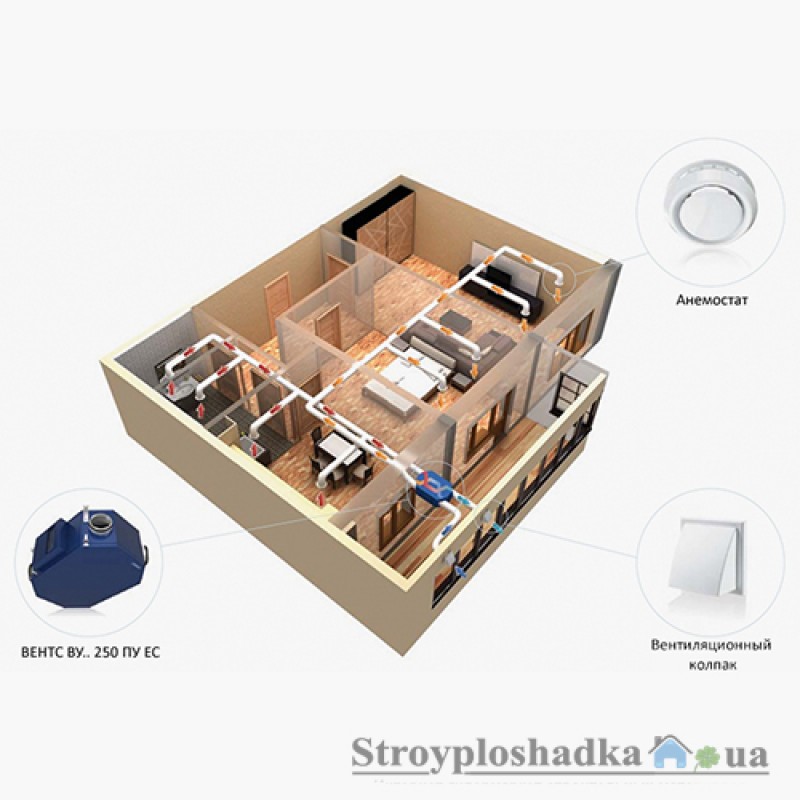

Установка призначена для підвісного стельового монтажу і може встановлюватися на балконі, в коморі, підвалі, на горищі і в інших допоміжних приміщеннях. Установка може також встановлюватись в основних приміщеннях безпосередньо до стелі, за підвісною стелею або встановлюватися в стельову нішу. Доступ для сервісного обслуговування з боку нижньої панелі.
