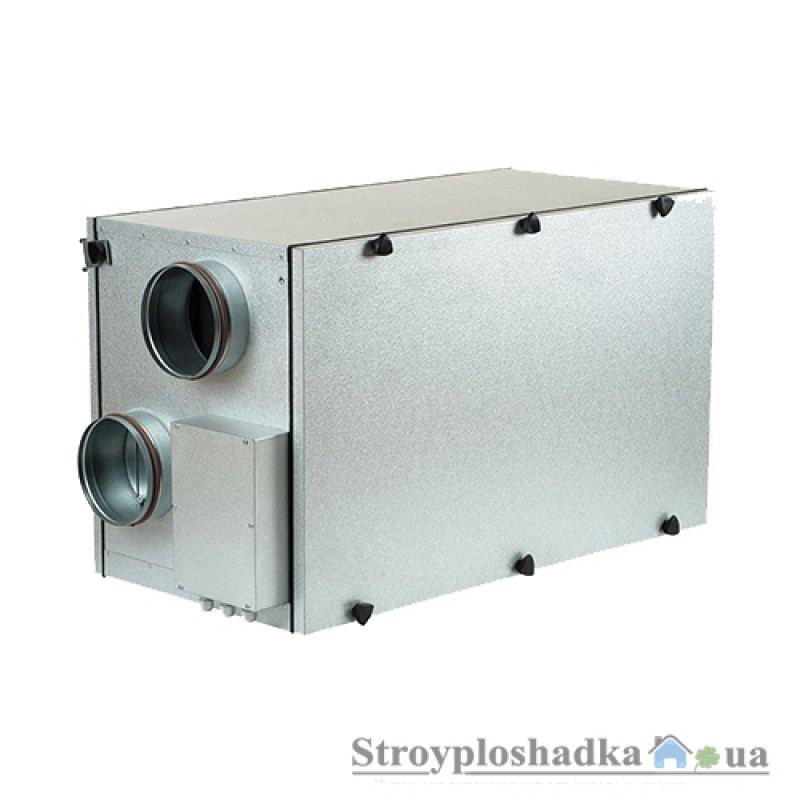

Припливно-витяжна установка Vents ВУТ 400 Г ЕС КОМФО, з рекуперацією тепла

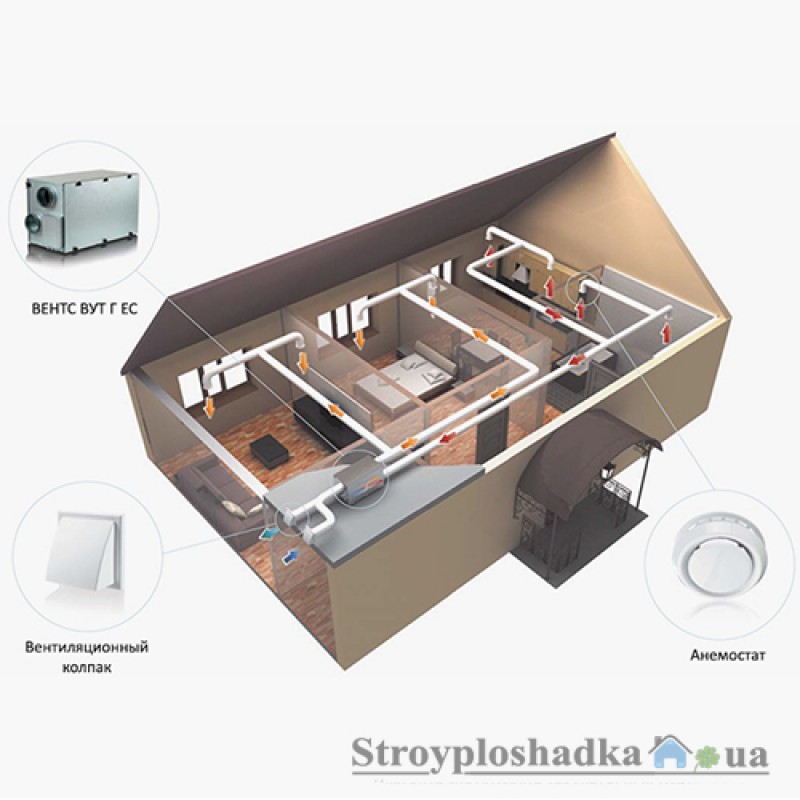

Припливно-витяжна установка ВУТ Г ЕС являє собою повністю готовий вентиляційний агрегат, що забезпечує фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор. Застосовується в системах вентиляції і кондиціонування приміщень різного призначення, що вимагають економічного рішення і керованої системи вентиляції.

Застосування ЕС моторів дозволило зменшити споживання електроенергії в 1,5-3 рази і при цьому забезпечити високу продуктивність і низький рівень шуму.

Корпус.
Корпус виготовлений з алюмоцинкової сталі, із внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 25 мм.

Фільтр.
Для фільтрації припливного та витяжного повітря в установці має два вбудованих панельних фільтра зі ступенем очищення G4. Опціонально може бути встановлений припливний фільтр зі ступенем очищення F7.

Двигун.
Використовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЕС двигуни характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90 %). Установки ВУТ 300 Г ЕС і 400 Г ЕС обладнані вентиляторами постійного витрати з робітниками колесами із заломленими вперед лопатками. Ці вентилятори забезпечують налаштований витрата, навіть якщо опір вентиляційної системи змінюється в процесі роботи, наприклад при запиленні фільтрів. Установка ВУТ 800 Г ЕС обладнана вентиляторами з назад загнутими лопатками.

Рекуператор.

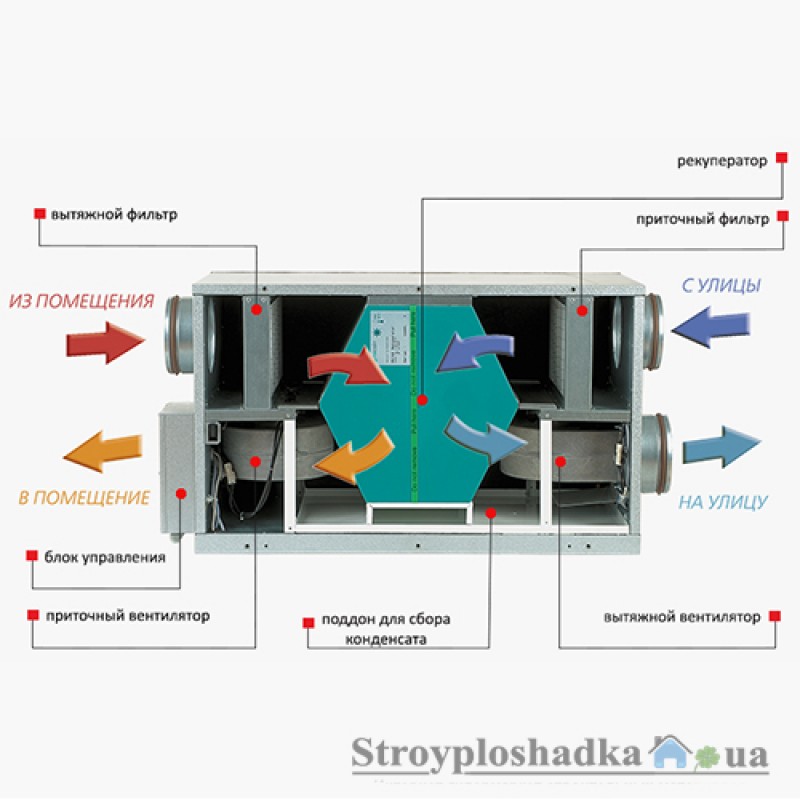

Рекуператор протитоку виконаний з полістирольних пластин. Для експлуатації установки без рекуперації передбачений "літній" вкладиш. Під блоком рекуператора розташований піддон для збору і відводу конденсату. Припливно-витяжна установка комплектується вбудованою системою захисту від обмерзання рекуператора в холодний період року. Суть її полягає в тому, що по датчику температури відбувається вимикання припливного вентилятора, і тепле витяжне повітря прогріває рекуператор. Після зникнення загрози замерзання теплообмінника включається припливний вентилятор, і установка повертається у встановлений режим роботи.

Управління.
Доступні два типи автоматики:

• модифікація ВУТ Г ЕС обладнана регулятором швидкості А2 (Р-1/010). Управління установкою в даному випадку здійснюється за допомогою сигналу 0-10 В;

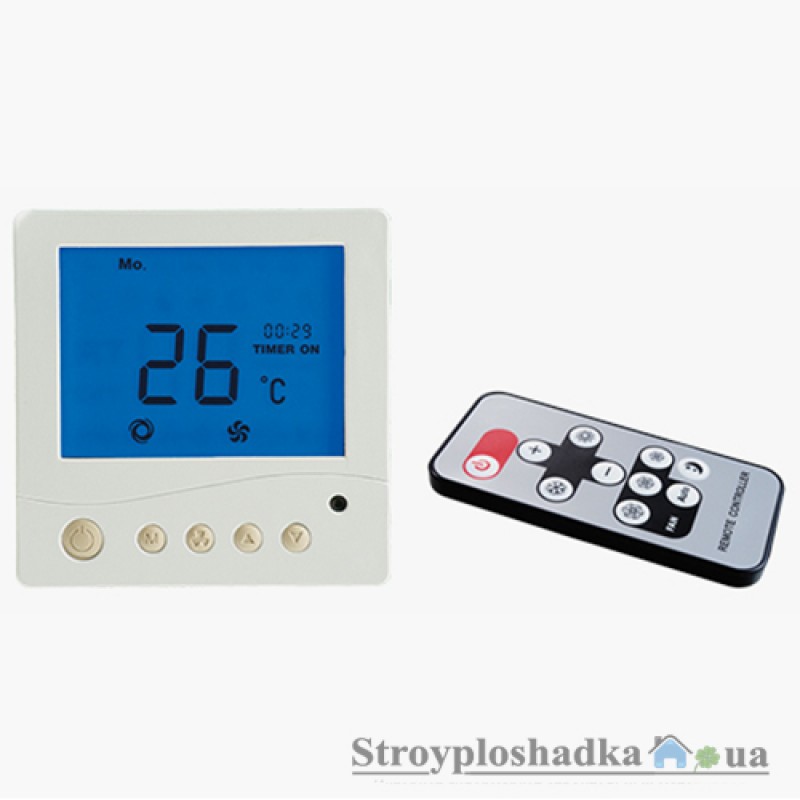

• модифікація ВУТ Г ЕС Комфо обладнана контролером, панеллю керування А6 з графічним дисплеєм і бездротовим пультом управління.

Функції автоматики ВУТ Г ЕС Комфо:

• включення/вимикання установки;
• три швидкості вентиляторів. Кожна швидкість налаштовується на етапі налагодження для припливного і витяжного вентилятора окремо;
• можливість підключення автоматичних повітряних заслінок;
• вхід для сигналу аварії від системи пожежної сигналізації;
• релейний вхід для підключення датчика СО2/вологості/IAQ або будь-якого іншого сенсора, за сигналом якого установка переключається на максимальну швидкість;
• контроль та індикація засмічення фільтрів за лічильником мотогодин;
• настоянка роботи установки з тижневим таймером.

Монтаж.
Припливно-витяжна установка кріпиться до стіни за допомогою кронштейна, монтується на підлозі або підвішується до стелі. Установку можна монтувати тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування та чищення фільтрів здійснюється з боку сервісної панелі, яка може бути встановлена як з лівого, так і з правого боку по ходу припливного повітря безпосередньо при монтажі.
