Припливно-витяжна установка Vents ВУТ 400 ЕГ ЕС, з рекуперацією тепла

Припливно-витяжні установки ВУТ ЕГ EC з електричним нагрівачем являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію і подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор. Застосовуються в системах вентиляції і кондиціонування приміщень різного призначення, що вимагають економічного рішення і керованої системи вентиляції. Застосування ЕС-моторів дозволило зменшити споживання електроенергії в 1,5-3 рази і при цьому забезпечити високу продуктивність і низький рівень шуму. Призначені для з'єднання з круглими повітроводами номінальним діаметром 150, 160, 200 мм.

Модифікації.
ВУТ ЕГ ЕС — моделі з електронагрівачами, вентилятори з EC-моторами, в комплекті протиточний канальний рекуператор.

Корпус.
Корпус виготовлений з алюмоцинкової сталі із внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 25 мм.

Фільтр.
Для фільтрації припливного та витяжного повітря в установці має два вбудованих фільтра зі ступенем очищення G4 (на витяжці) і F7 (на притоці).

Вентилятори.
Використовуються високоефективні електронно-комутовані (ЕС) двигуни постійного струму з зовнішнім ротором, обладнані робочим колесом двостороннього всмоктування із заломленими вперед лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. ЕС-двигуни характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90 %).

Рекуператор.
В установках застосовуються високоефективні теплообмінники (близько 95 %). У моделях ВУТ ЕГ ЕС рекуператори протитоку виконані з полістиролу. Під блоком рекуператора розташований піддон для збору і відводу конденсату.

Нагрівач.
Електричний нагрівач, встановлений після рекуператора, догріває припливне повітря до комфортної температури в разі, якщо з допомогою рекуперації тепла ця температура не досягнута.

Управління та автоматика.
Установка укомплектована вбудованою системою автоматики і багатофункціональним пультом управління з графічним індикатором. У стандартний комплект установки входить провід довжиною 10 м для з'єднання з панеллю. Для запобігання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпасу і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпасу і все припливне повітря проходить повз рекуператор по обвідному каналу. На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить і підігрівається через рекуператор і вся установка працює в звичайному режимі.

Функції управління та захисту ВУТ ЕГ ЕС:

• управління за допомогою панелі: включення/вимикання, вибір швидкості, таймер, помилки;
• підтримка заданої температури в приміщенні по датчику на панелі управління — плавне регулювання потужності обігріву;
• регулювання швидкості обертання вентилятора (3 швидкості);
• робота по добовому і тижневому таймеру (налаштування таймера з пульта управління);
• безпечний пуск/зупинка вентиляторів;
• активний захист від перегріву ТЕНів калорифера по датчику температури у вентиляційному каналі, а так само за сигналом від термоконтактів (два термоконтакту — на 60 °С з автоматичним перезапуском і на 90 °С з ручним перезапуском);
• продування ТЕНів в кінці циклу нагріву;
• контроль засмічення фільтра за лічильником мотогодин вентилятора.

Монтаж.

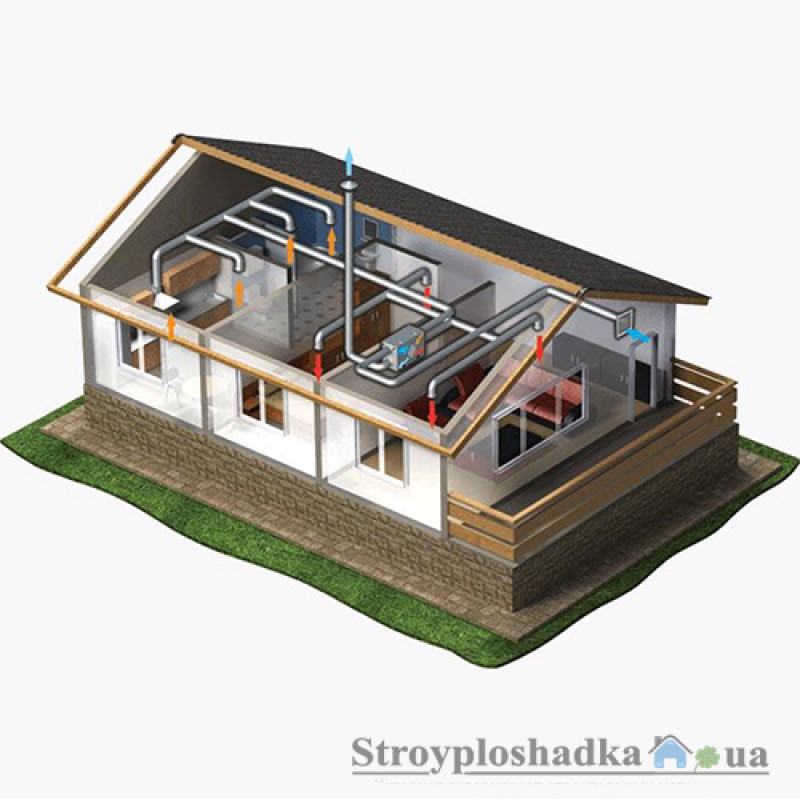

Припливно-витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного кутника з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як у допоміжних приміщеннях, так і в основних (за підвісною стелею, у ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування та чищення фільтра — з боку бічних панелей.
