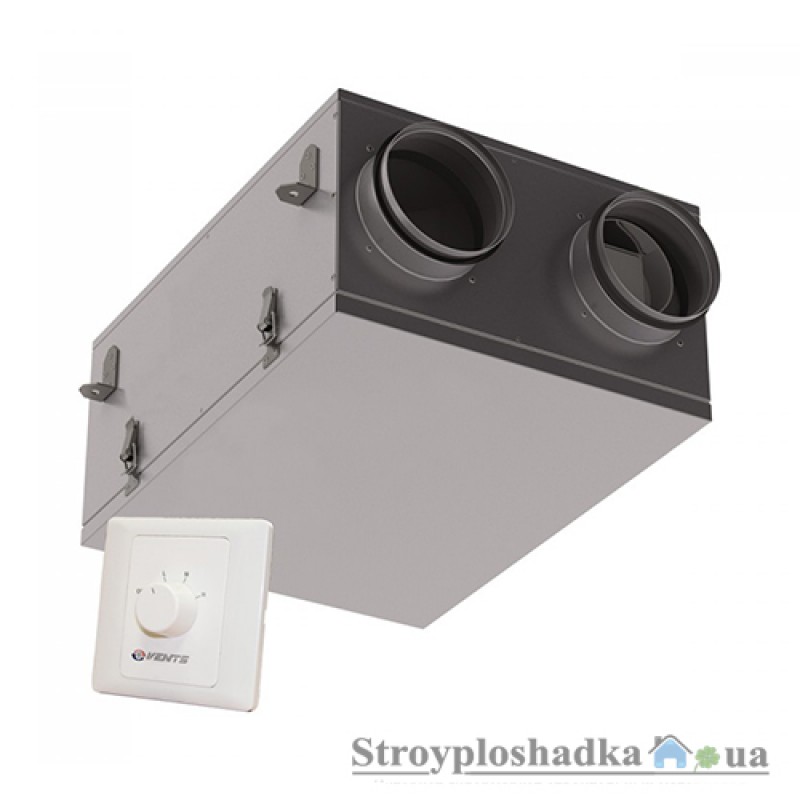

Припливно-витяжна установка Vents ВУЕ 100 П міні, з рекуперацією тепла

Компактна припливно-витяжна установка ВУЕ 100 П міні (ВУТ 100 П міні) — просте і ефективне рішення для створення енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, майстерень, комерційних приміщеннях.

Установка являє собою повністю готовий вентиляційний агрегат, що забезпечує фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор перехресного типу.

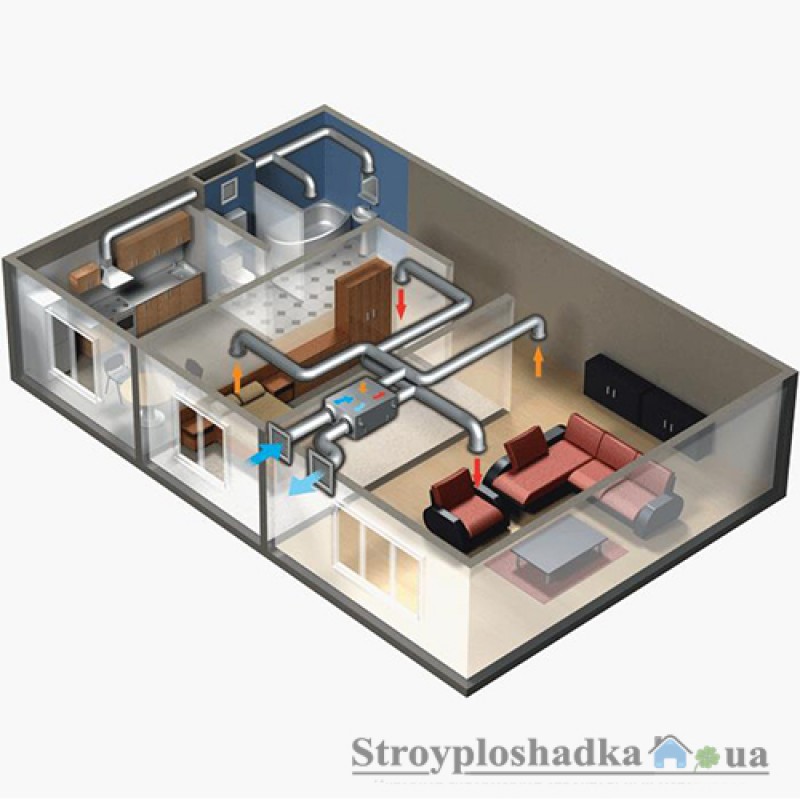

Застосування вбудованого теплообмінника дозволяє значно зменшити витрати на опалення взимку та кондиціонування влітку. Завдяки компактній висоті корпусу і безшумній роботі ВУЄ 100 П міні (ВУТ 100 П міні) міні може встановлюватися в приміщенні за підвісною стелею. Установка призначена для з'єднання з круглими повітроводами номінальним діаметром 125 мм. Невелика повітророзподільна мережа дозволить вентилювати від одного до декількох приміщень. Регулювання витрати повітря здійснюється за допомогою перемикача швидкостей А3 (П3-1-300).

Корпус.
Корпус виготовлений з корозійностійкого алюмоцинка із внутрішньою тепло- і звукоізоляцією з пінофолу товщиною 15 мм. Для зручного монтажу корпус оснащений кріпильними куточками. Кріплення заглушки до корпусу за допомогою петель забезпечує швидкий і зручний доступ до внутрішніх вузлів для обслуговування. Також установка обладнана двома зворотними клапанами: в припливній та витяжній каналах.

Фільтр.
Для очищення припливного і витяжного повітря використовуються два вбудованих фільтра зі ступенем очищення G4. Фільтри запобігають потраплянню брудного повітря в приміщення і служать захистом елементів установки від засмічення.

Вентилятори.
Установка оснащена надійними та економічними припливним і витяжним відцентровими вентиляторами з загнутими вперед лопатками. Двигун обладнаний підшипниками кочення для збільшення терміну служби (приблизно 40 000 робочих годин). Підшипники не вимагають обслуговування і мають запас мастильного матеріалу, достатнього для всього терміну експлуатації.

Рекуператор ВУЕ 100 П міні.
Пластинчастий ентальпійний рекуператор перехресного струму виконаний з полімеризованної целюлози з ефективністю від 64 до 72 %. Рекуператор дозволяє утилізувати не тільки тепло, але і вологу, внаслідок чого в приміщення підтримується певний рівень вологості. У літній час рекуператор охолоджує і осушує припливне повітря, а в зимовий — підігріває і зволожує.

Водяна пара "конденсується" з вологого відпрацьованого повітря і вбирається пластинами рекуператора. Отримана волога і тепло передаються припливному повітрю, при цьому повністю виключається передача мікробів і неприємних запахів.

Рекуператор ВУТ 100 П міні.
В установці застосовується високоефективний пластиковий рекуператор перехресного струму. Під блоком рекуператора розташований піддон для збору і відводу конденсату.

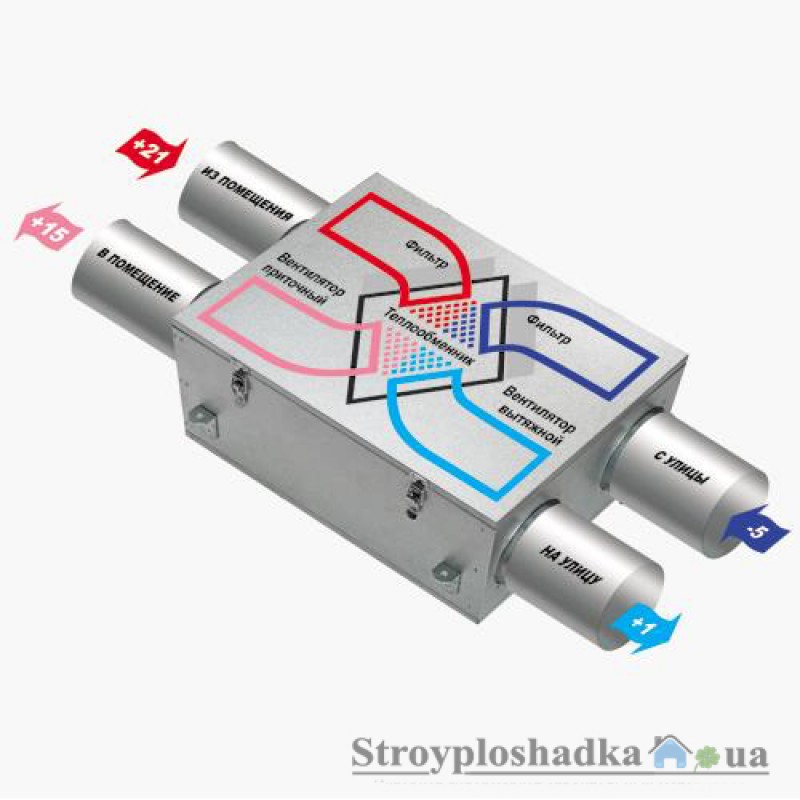

Принцип роботи.
Тепле повітря з приміщення проходить через очищаючий фільтр, надходить в рекуператор і, передавши йому більшу частину тепла, що видаляється за допомогою витяжного вентилятора.

Холодне повітря, проходячи через очищаючий фільтр, надходить в рекуператор, і, отримавши тепло від повітря, що видаляється, надходить у приміщення за допомогою припливного вентилятора.

Рекуператор дозволяє значно зменшити втрати теплової енергії та витрати на підігрів припливного повітря в холодний період року.

Управління.
Регулювання витрати повітря здійснюється в 3-х режимах за допомогою перемикача швидкостей А3 (П3-1-300):

• 1-а швидкість — 57 м³/год, 24 дБ(А);
• 2-а швидкість — 78 м³/год, 32 дБ(А);
• 3-я швидкість — 106 м³/год, 41 дБ(А).

Виносний перемикач швидкостей може бути розміщений у зручному для користувача місці.

Захист рекуператора.
Для захисту теплообмінника від обмерзання в холодну пору року усередині корпусу встановлений термостат (відключення припливного вентилятора для підігріву теплообмінника потоком теплого повітря з приміщення).

Монтаж.
Завдяки мінімальній висоті корпусу установка монтується всередині приміщень за підвісними стелями в горизонтальному положенні і приєднується до повітроводів діаметром 125 мм.
